Mesh in Hypermesh–Multiple solids

发布于 2023-09-09  131 次阅读


Please refresh the page if equations are not rendered correctly.
---------------------------------------------------------------

多个不同体划分网格时可能出现连接处网格节点不连续,或者体网格穿插等现象。下面以单孔模型为例介绍网格划分步骤:

生成单孔模型

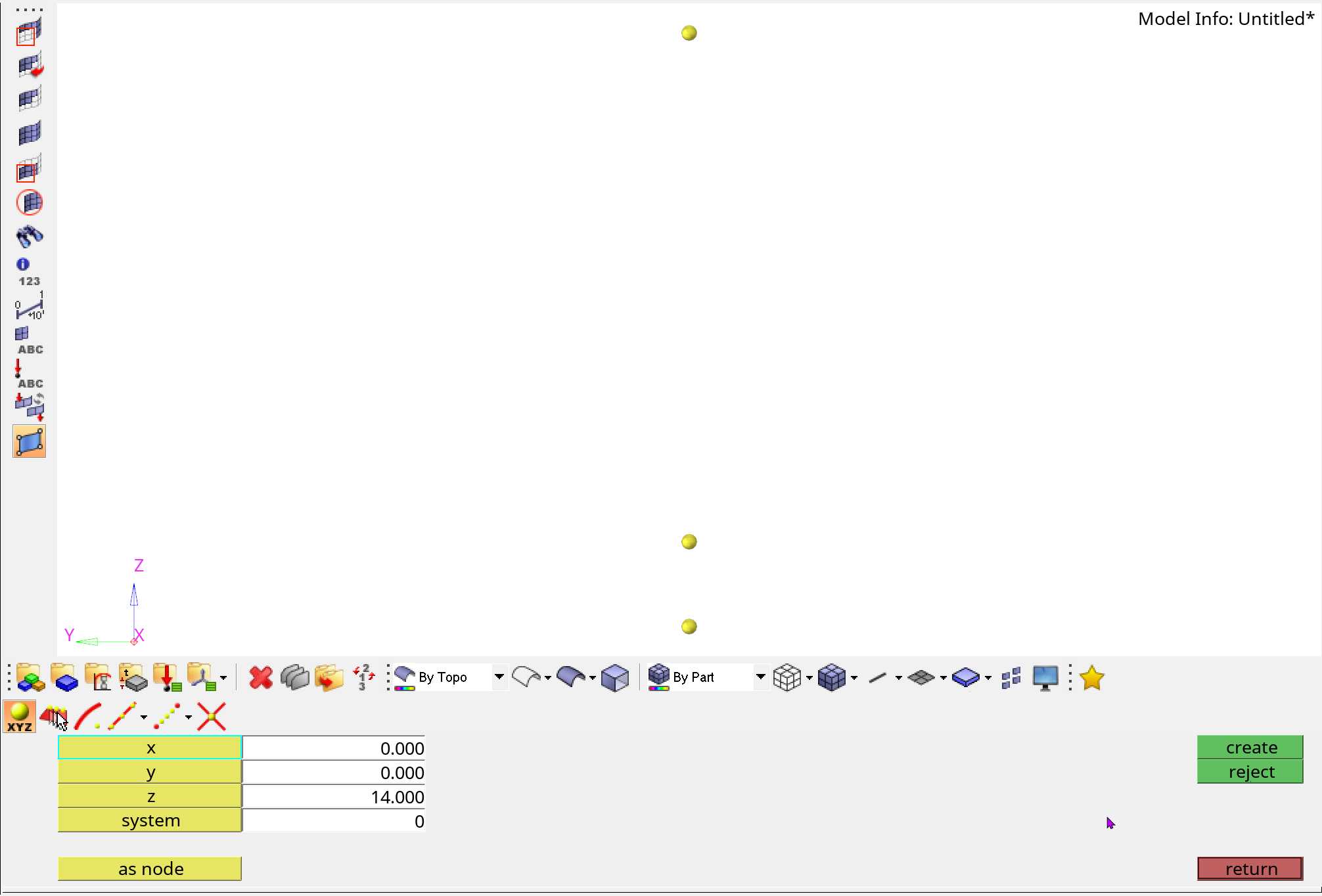

Geometry->nodes->

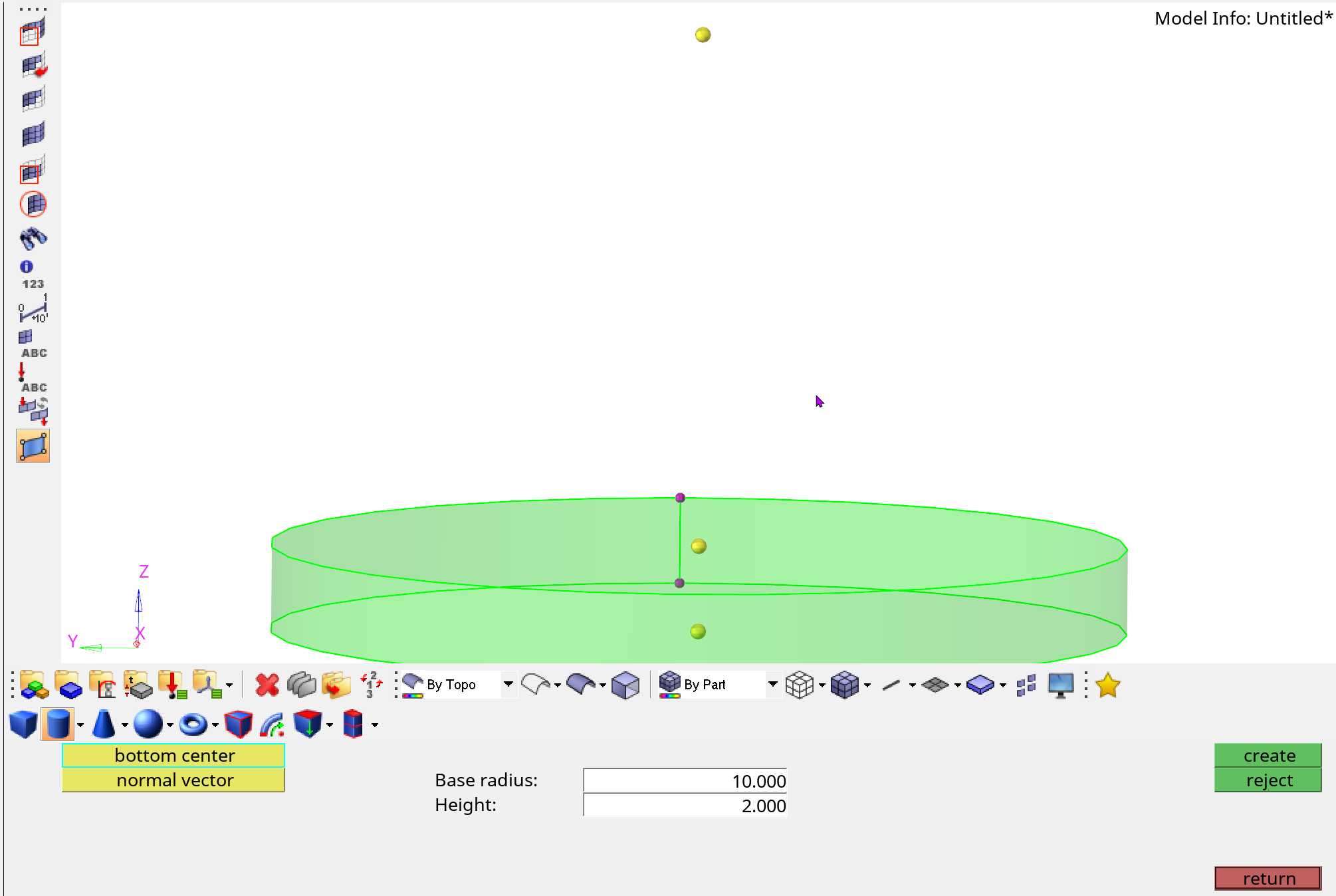

Geom->solids->bottom center(node-1),normal vector(node-2)

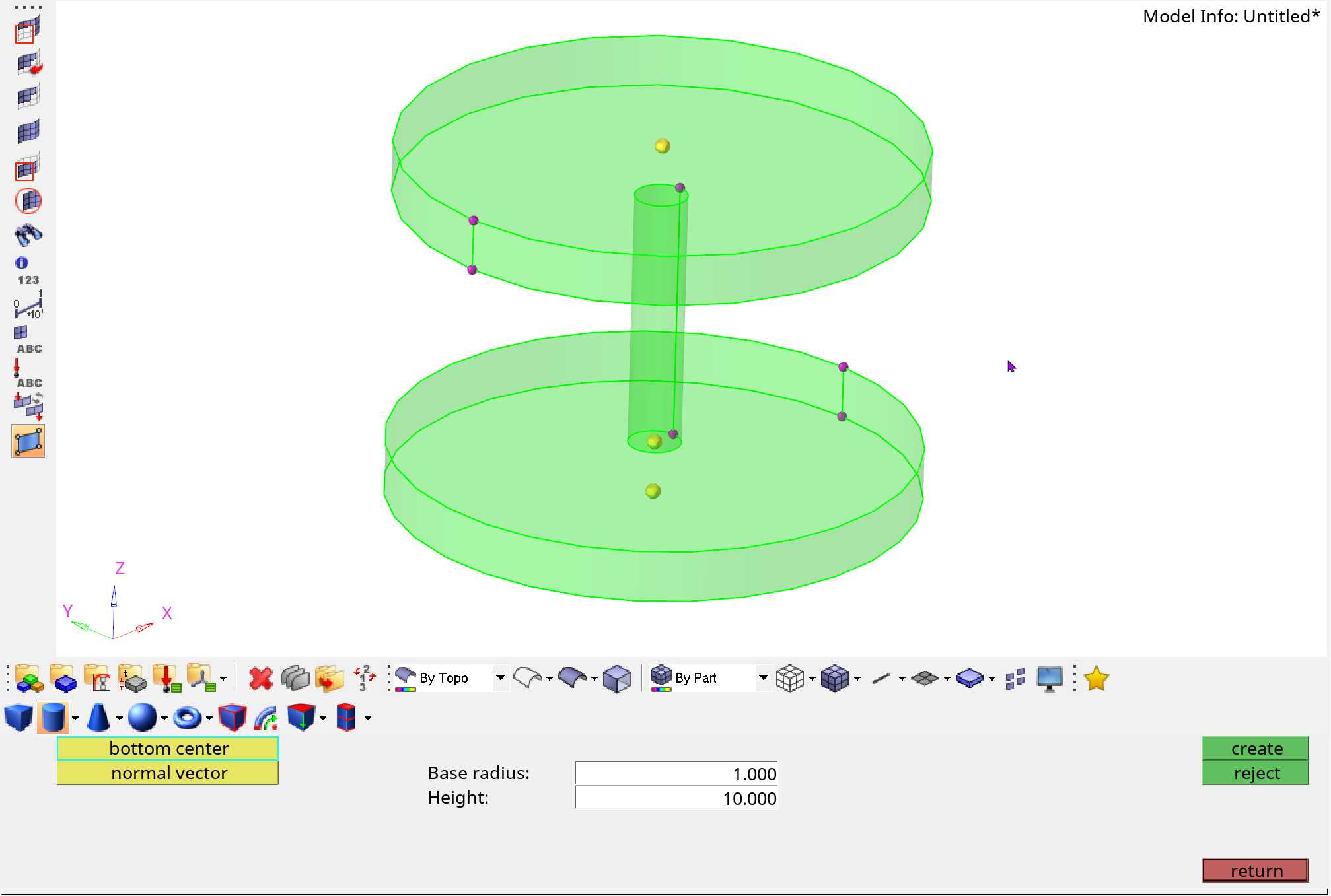

分三次创建了三个体

Boolean操作合并体

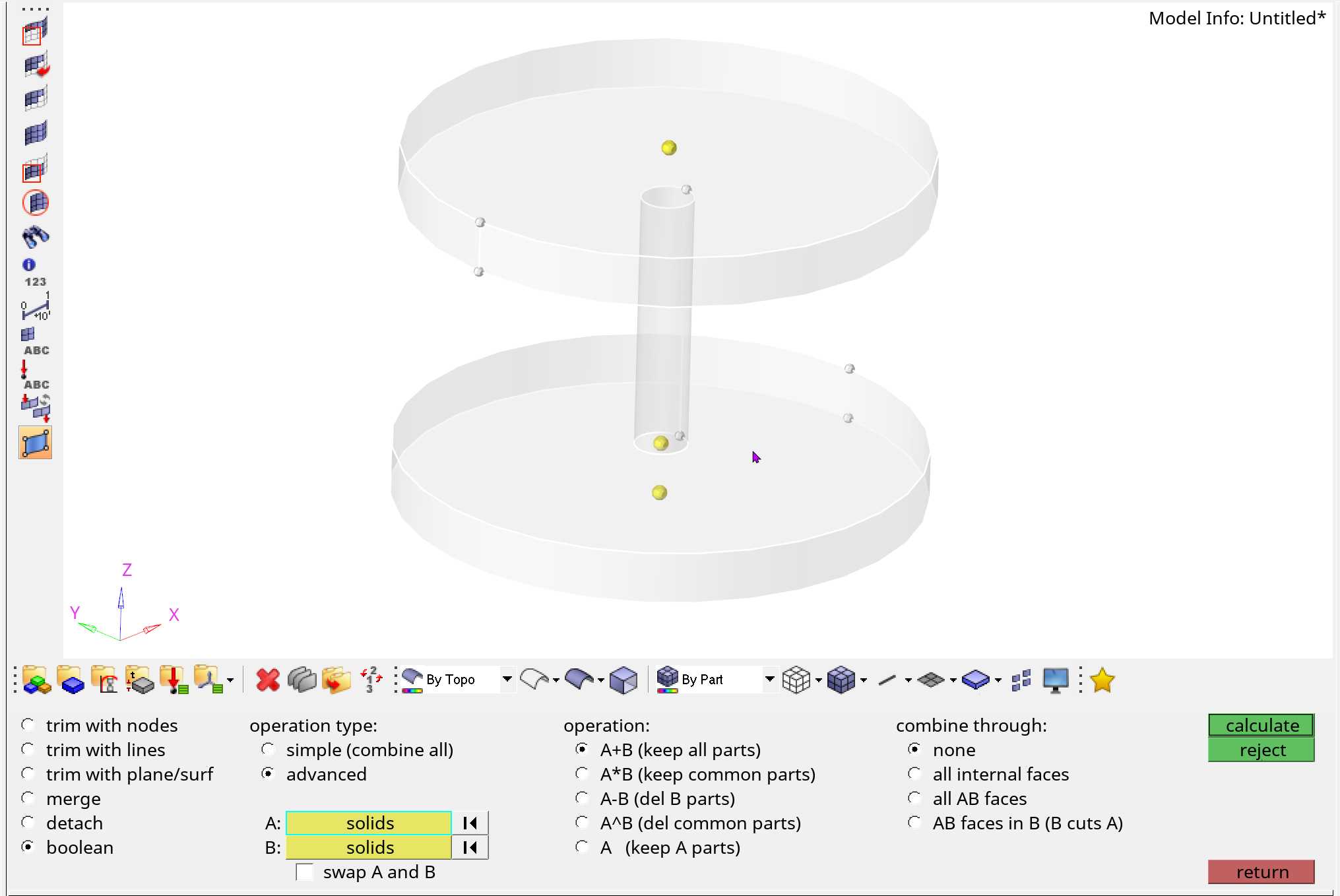

Geom->solid edit->boolean->select three solids->calculate

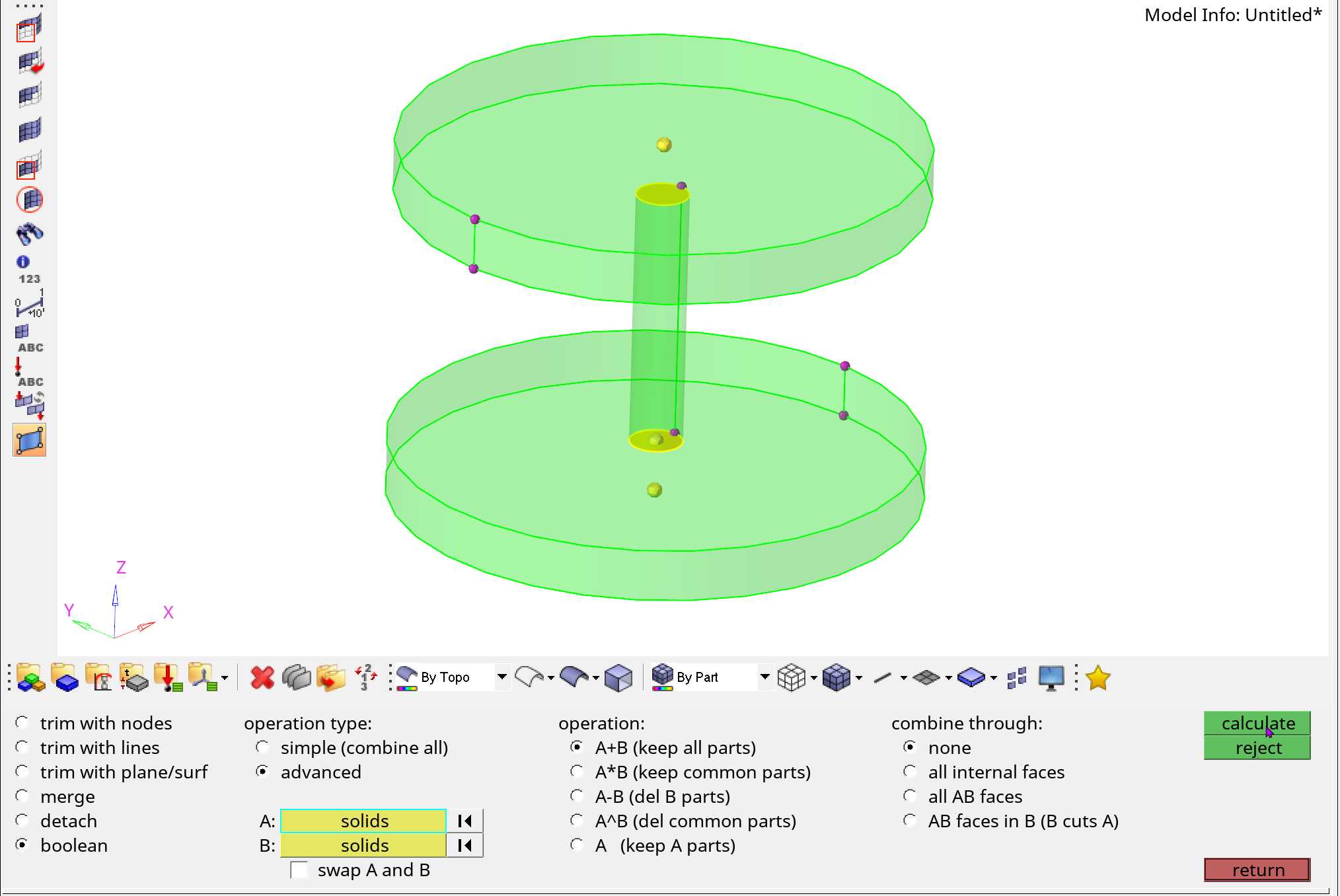

*选择高级布尔操作,因为并不想简单合并为一个体,在交界面处希望依然保持独立。显示方式选择拓扑显示,计算完成后交界面如果为黄色则表示正确划分,实际仍为三个独立的体。

划分网格

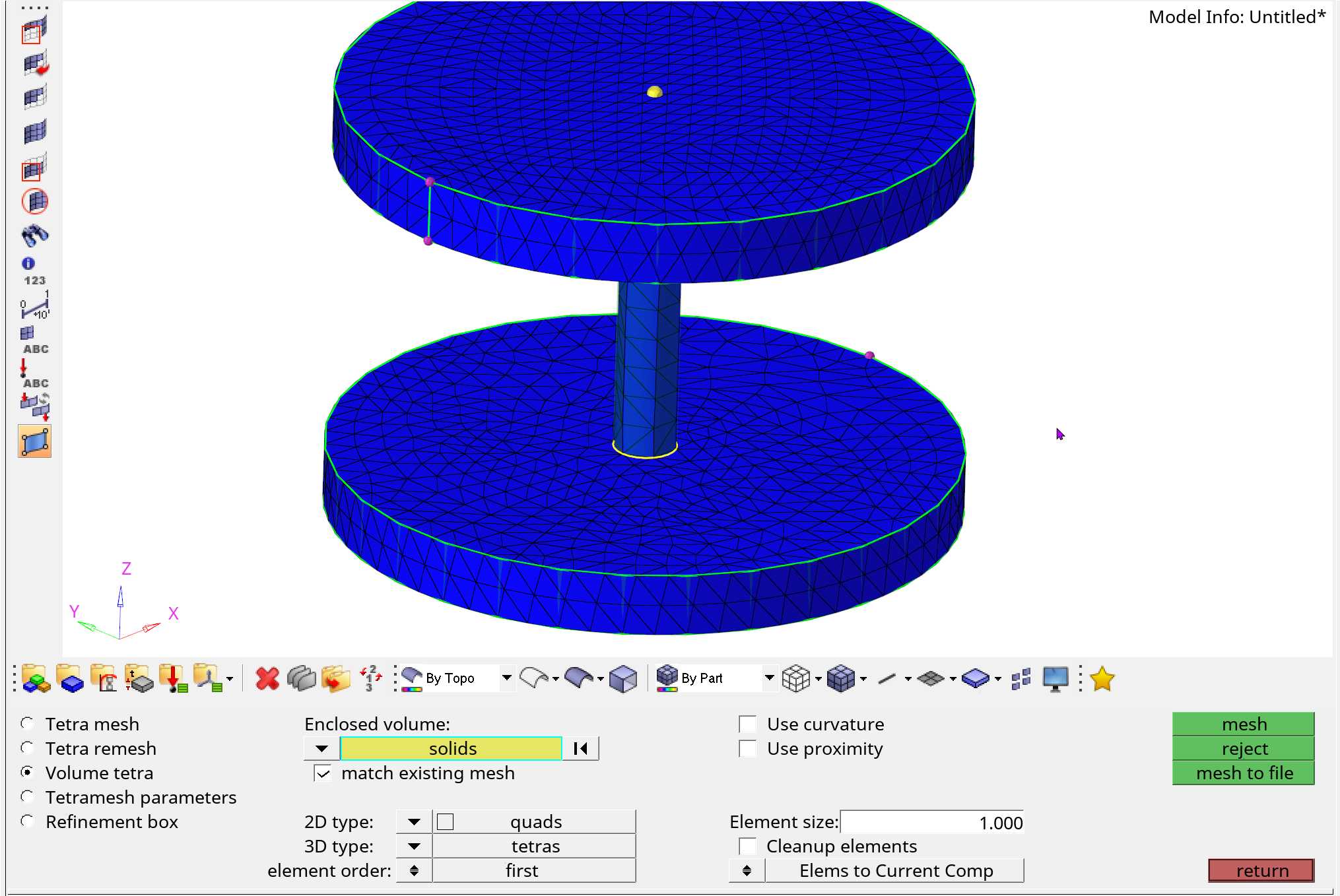

3D->tetramesh->solid 分别选中三个体->mesh

可以发现连接处共节点

也可以在此处为每个体选用不同的mesh size和单元类型

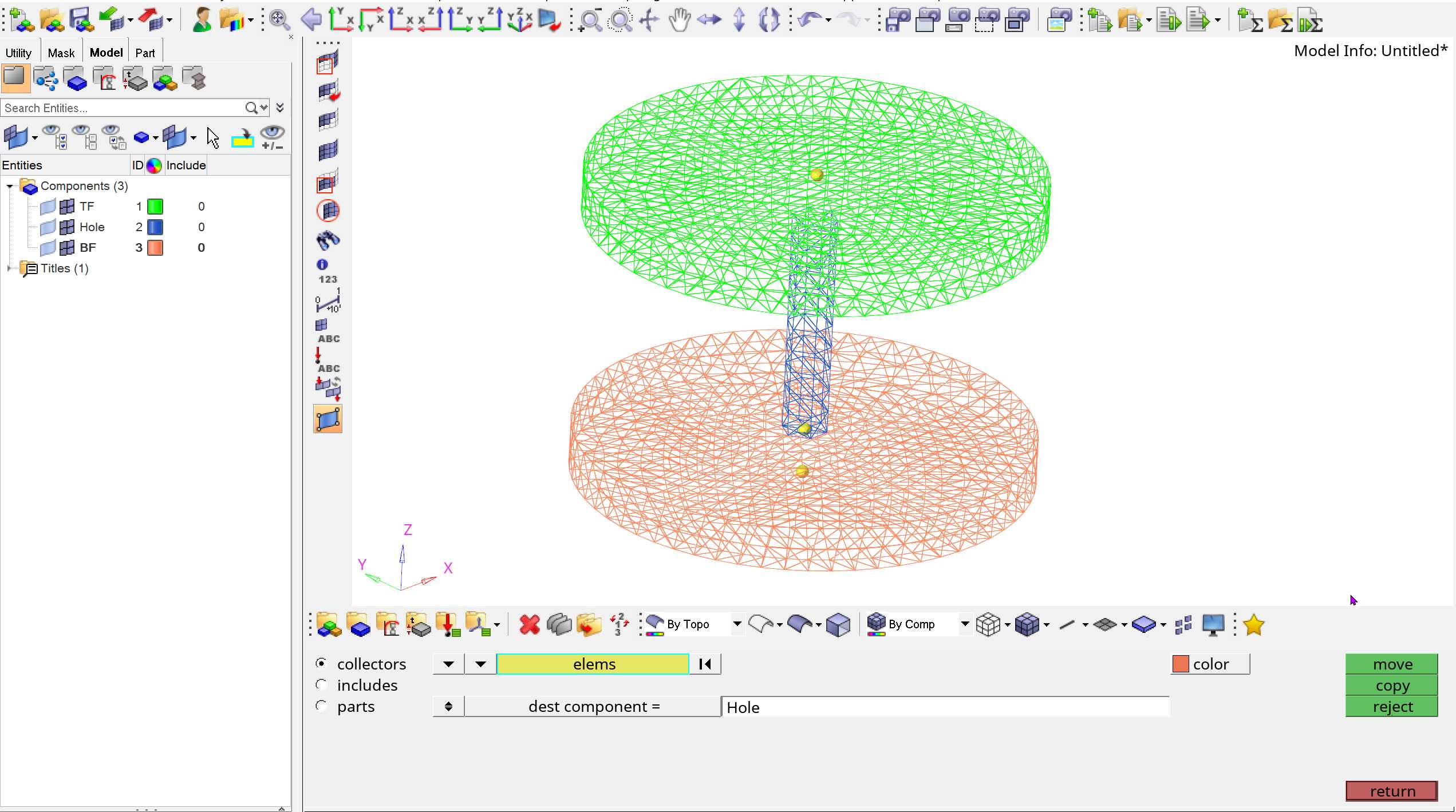

切分网格并赋予不同的体

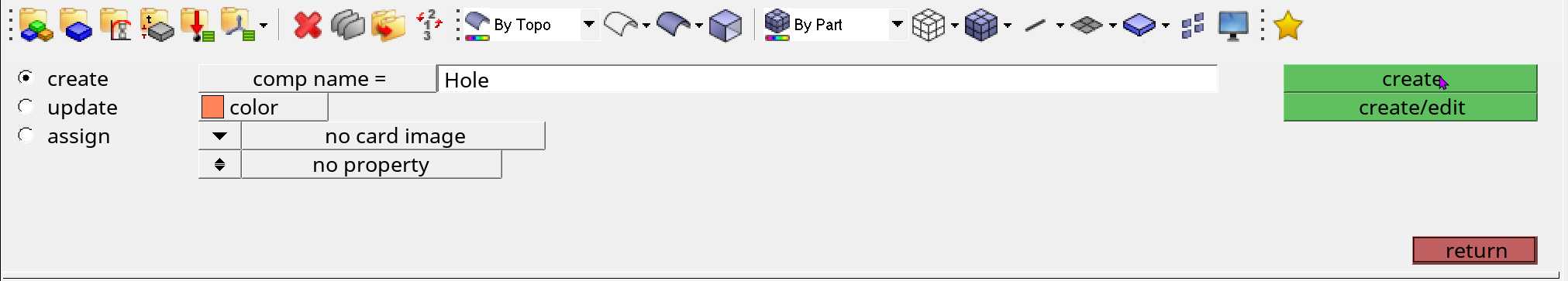

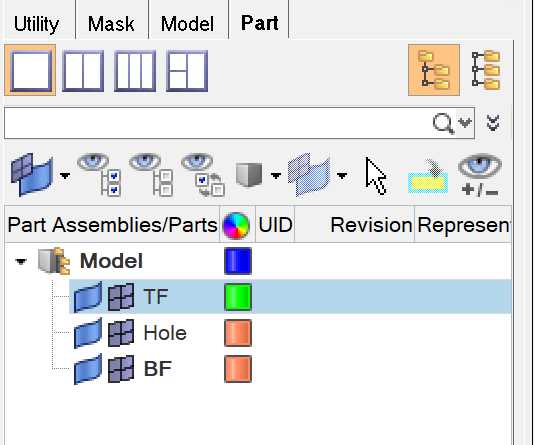

Components->命名新的component->create

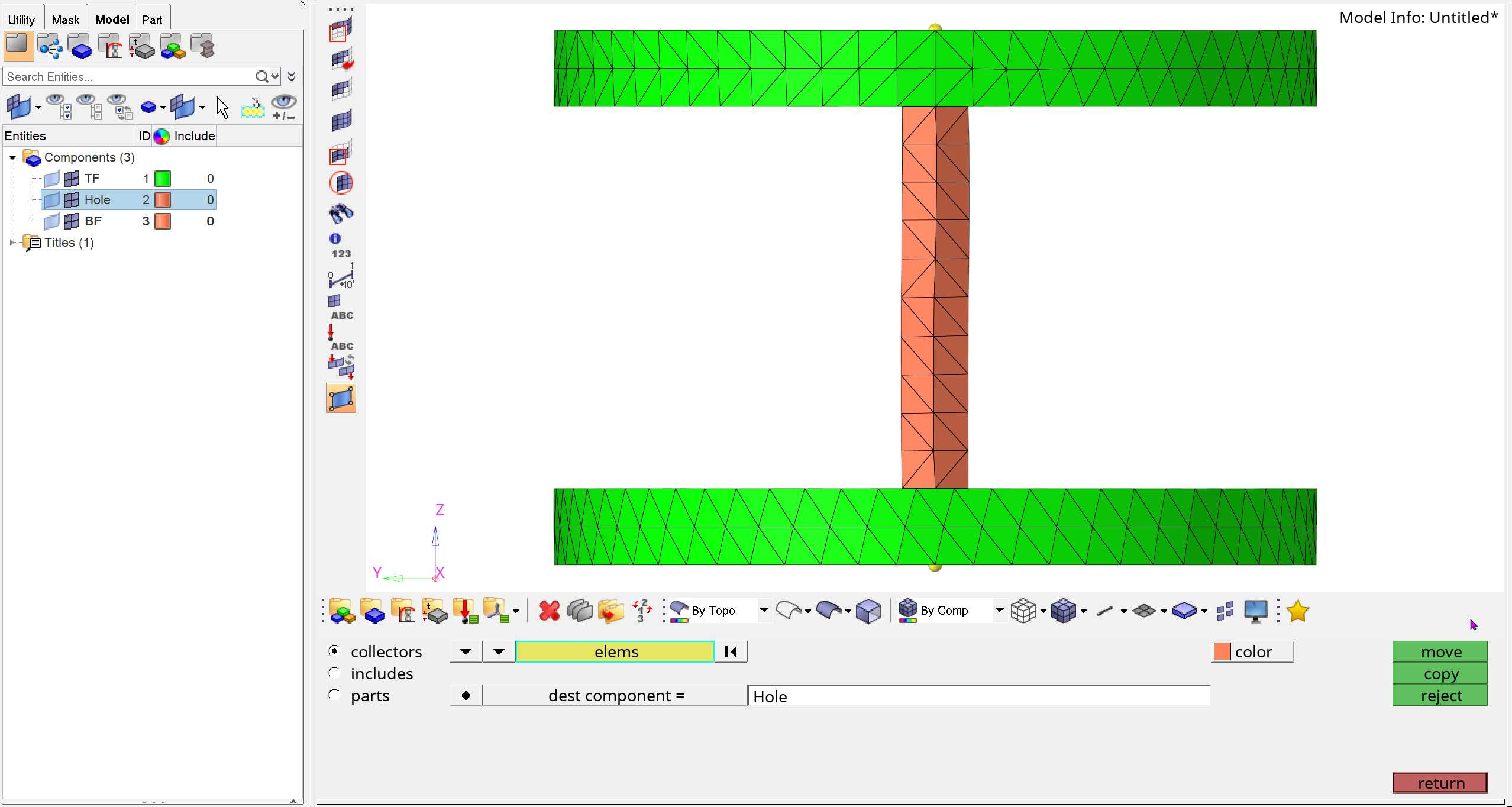

Tool->organize->shift+鼠标左键框选-move

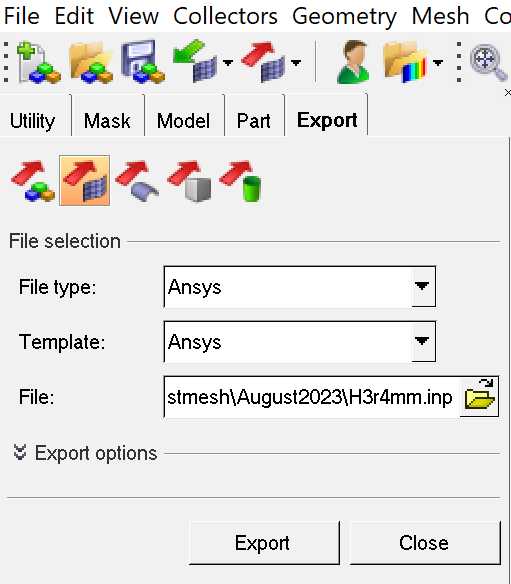

导出文件
