ABAQUS导出变形后部件的方法

步骤一:File-->open-->打开计算完成之后的结果文件后缀名为.odb

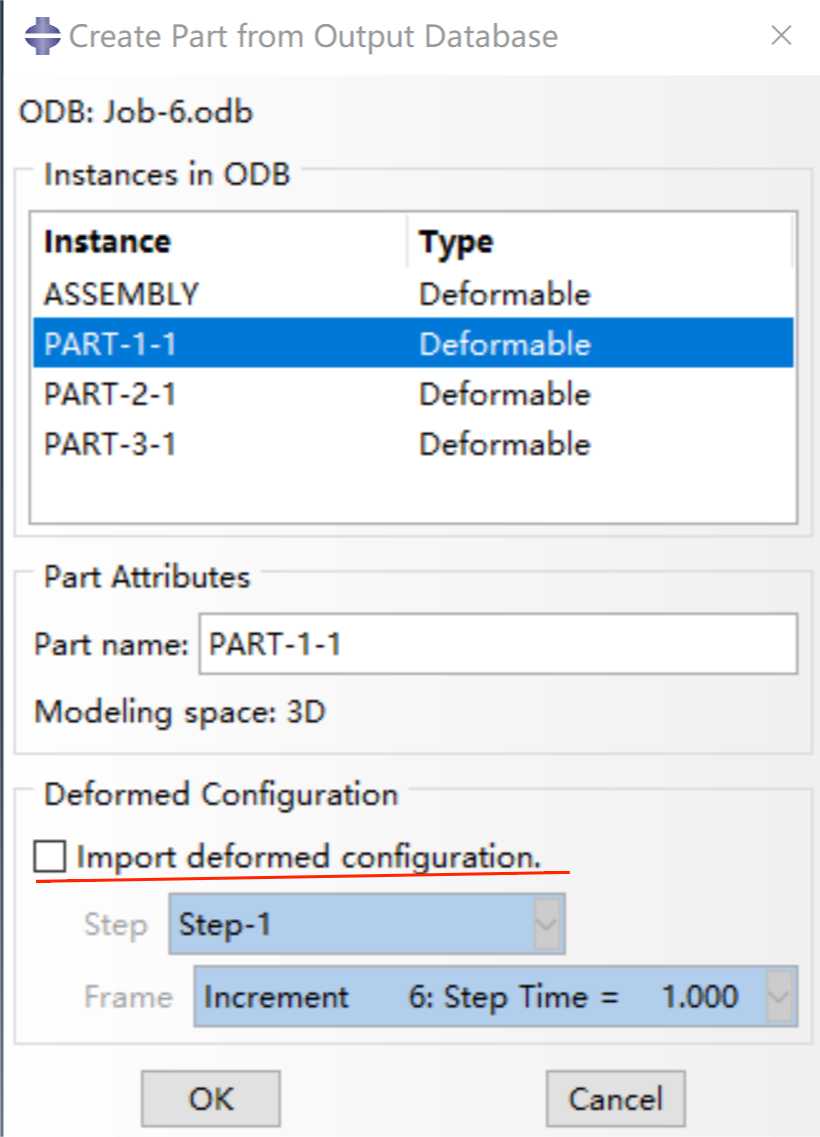

步骤二:新建一个Model,然后选择File-->import-->part-->.odb文件-->Instance,出现以下界面

将划红线的选项选择可以导出,变形后的物体,并且通过选择不同的step和Increment可以导出不同压缩变形的纤维。

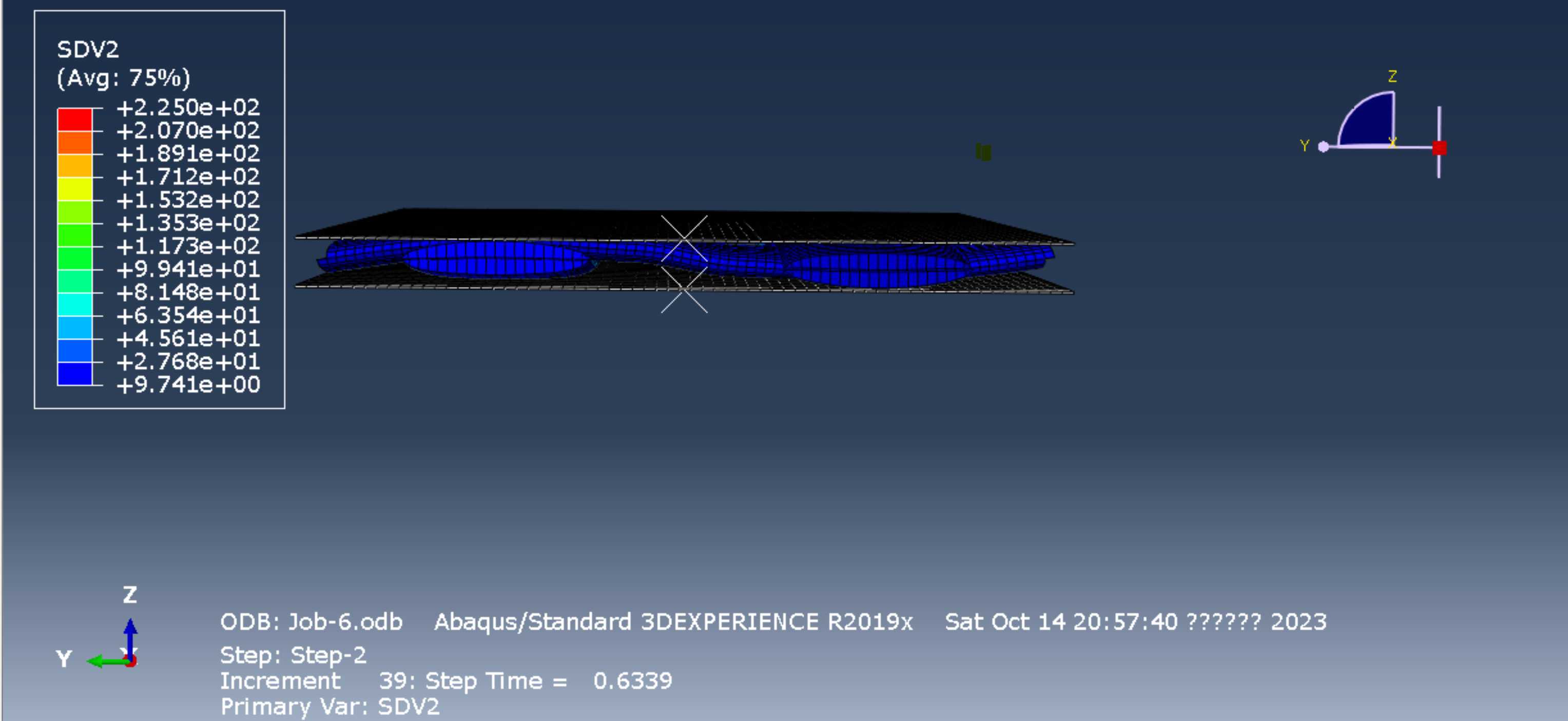

下图就是导出之后的形状

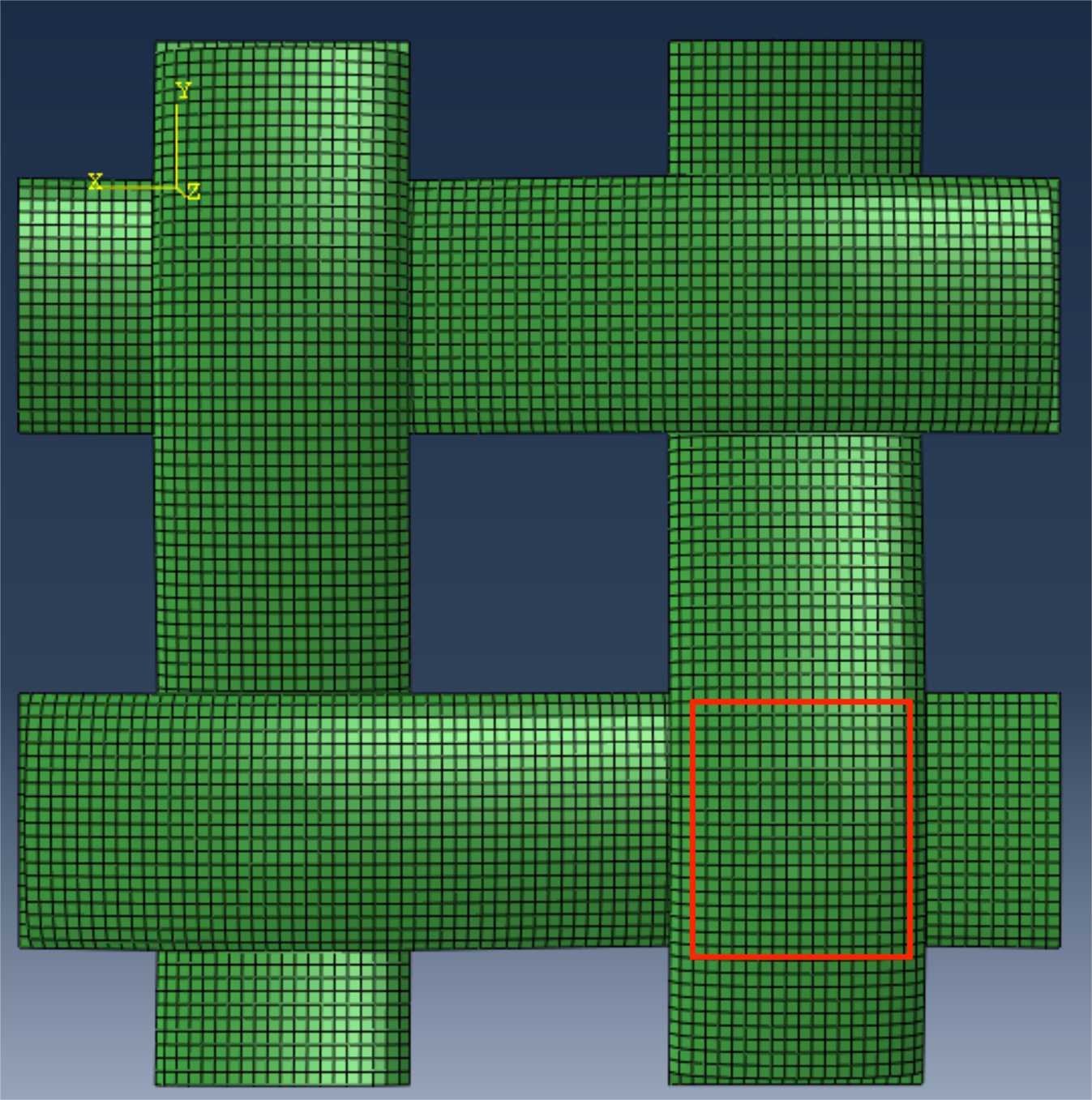

更详细的讲解和操作可以参考:https://www.bilibili.com/video/BV14h411w7XY/?spm_id_from=333.337.search-card.all.click&vd_source=446e9301ef2aadc00dd5cef4118372eb
